Arduino Uno R3 Proto Shield

Arduino Uno Proto Shield

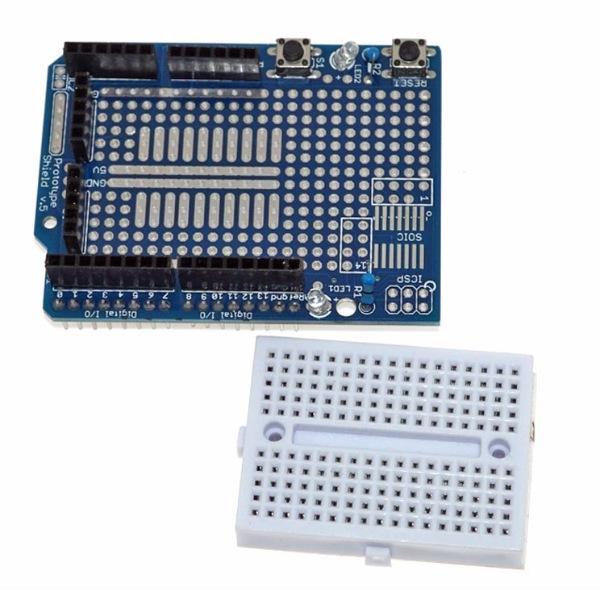

Arduino Uno Proto Shield ürünü Arduino ile özel devre tasarımlarını kolaylaştırmak amacıyla tasarlanmıştır. Prototipleme alanı üzerine komponentler lehimlenebileceği gibi küçük bir breadboard ile de kullanılabilir. Böylece lehimlemeye gerek duymadan hızlı bir şekilde devre testlerinizi yapmanıza imkan sağlar. Üzerinde tüm Arduino pinleri için bağlantılar bulunur. Ayrıca kart üzerinde SMD (surface mounted device) komponentlerin lehimlenebilmesi için de yer mevcuttur.

Arduino Uno Proto Shield Prototip Özellikleri

• Orta bölüme yerleştirebileceğiniz mini breadboard ile lehimleme işleriyle uğraşmadan hızlı bir şekilde prototipleme ve denemeler yapabilirsiniz.
• Proto Shield, tüm Arduino pinlerini bir üst kata taşıyarak rahatlıkla kullanmanıza imkan sağlamaktadır.
• Yüzey montajlı(SMD) malzemeler için de protoshield üzerinde yer vardır. Bu sayede bu tip malzemeleri de kullanmanıza imkan sağlamaktadır.
• Arduino UNO Proto Shield R3, R3 pin dizilimine sahip olup, kart üzerinde reset butonu da bulunmaktadır. Header ve konnektörlerin tümü lehimli olarak gönderilmektedir.
• Üzerinde 2 adet buton ve LED bulunur. Prototipleme alanında entegre lehimleyebilmeniz için dikey sıralı pinler ve güç bağlantılarını kolaylaştıran yatay sıralı pinler bulunur. Ayrıca 5V ve GND bağlantıları ayrı dişi header'lar ile çıkış alınabilecek şekilde konumlandırılmıştır
