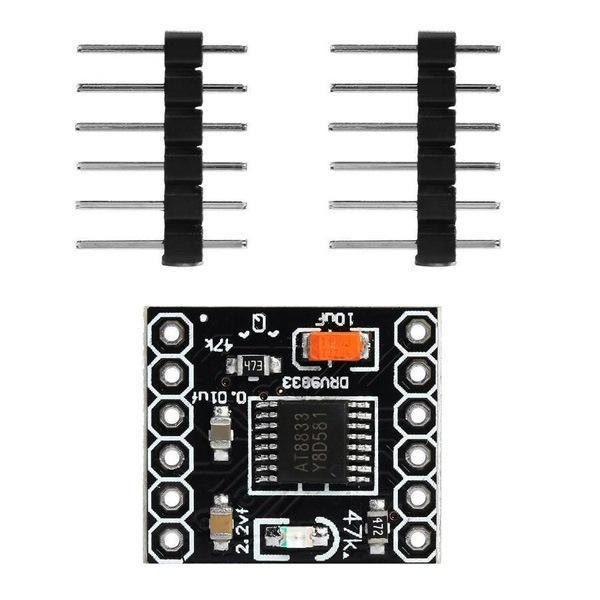

DRV8833 2 Kanal DC Motor Sürücü Modülü

DRV8833 2 Kanal DC Motor Sürücü Modülü

Bu DRV8833 çift H köprülü motor sürücüsü, TB6612FNG Çift Kanallı Motor Sürücüsünün yerine geçer.

2.7 V ila 10.8 V arasında iki fırçalanmış DC motorun çift yönlü kontrolü için kullanılabilir.

Kanal başına sürekli olarak yaklaşık 1,2 A'ya kadar besleme yapabilir ve birkaç saniye boyunca kanal başına 2 A'ya kadar olan tepe akımlarını tolere edebilir ve onu ideal hale getirir. nispeten düşük voltajlarda çalışan küçük motorlar için sürücüdür.

Bu kart, çalışma voltajı aralığı ve sürekli akım derecelendirmesindeki DRV8835 çift motorlu sürücü taşıyıcımıza çok benzer, ancak DRV8835 daha düşük bir minimum çalışma voltajına sahiptir, ekstra bir kontrol arayüzü modu sunar ve her boyutta 0,1 ″ daha küçüktür.

Arduino ile kullanımı kolay bir DRV8835 çift motorlu sürücü kalkanı da taşıyoruz. DRV8833 daha yüksek bir tepe akım derecesine (1.5 A'ya karşı kanal başına 2 A), isteğe bağlı dahili akım sınırlamasına ve harici olarak sağlanan mantık voltajına gerek yoktur.

2 Kanal DC Motor Sürücü Modülü Teknik Özellikleri

• Çift H köprülü motor sürücüsü: iki DC motoru veya bir bipolar step motoru çalıştırabilir.
• Çalışma gerilimi: 2,7‌‌ V ila 10,8 V
• Çıkış akımı: Motor başına 1.2 A sürekli (2 A pik)
• Motor çıkışları paralel olarak tek bir motora 2.4 A sürekli (4 A tepe noktası) iletebilir.
• Girişler 3V ve 5V uyumludur.
• Düşük voltaj kilitleme ve aşırı akıma ve aşırı sıcaklığa karşı koruma
• Ters voltaj koruma devresi.
• Akım sınırlama, sens dirençler eklenerek etkinleştirilebilir (dahil değildir).
