FADOS7F1

Elektronik Kartlarda Arıza Tespit Teknikleri

Avantajı: Frekans değerleri ve belirli noktalardaki sinyallerin kontrol edilmesinde etkili olarak kullanılır.

Dezavantajları: Güç kaynağı arızası, güç devrelerinin hasar görmesi veya kısa devre gibi durumlarda karta besleme vermek sorunun daha da büyümesine ve daha fazla malzemenin hasar görmesine neden olabilir. Malzemenin değerini ölçmez.

2- Multimetre kullanmak:
Avantajı: Karta besleme verilmeden direnç, diyot ölçümü yapılabilir.

Dezavantajları: Direnç kademesinde karta uygulanan voltaj 0,5 Volttan daha küçüktür. Diyot ölçümünde 2V civarındadır. Bu nedenle pek çok noktada az hasarlı malzemeleri tespit etmek mümkün olmaz. Dokunulan noktadan tek bir değer ölçülmesi arızayı bulmayı zorlaştırır. Kart üzerindeki diğer malzemeler etkisiyle bazı malzemelerin değeri ölçülemez. Örneğin direnç ile kondansatör paralelse kondansatör değerini ölçmez veya yanlış değer ölçer.

3- Akım-Gerilim (VI) Test cihazı kullanmak:
Avantajları: Karta besleme vermeden, dokunulan noktaya sinüs olarak bir sinyal uygular ve akım-gerilim grafiğini çıkarır. Dokunulan noktanın en azından –5V + 5V ve daha yüksek voltajlarda grafiğini çıkarması, diyotları iletime geçirir ve ters voltajlı sızıntıları da ortaya çıkarması nedeniyle arıza bulmada çok büyük avantaj sağlar.

Dezavantajları: Bazı VI Test cihazlarında malzemelerin değerlerinin ölçümü özelliği yoktur. Pek çok modelde osiloskop özelliği yoktur.  Gerek duyulduğunda osiloskop veya multimetre de ayrıca bulunması gerekir. Katot tüplü olan VI Test cihazları büyük ve ağır olduğu için kolay taşınabilir değildir. Özellikle gezici servislerde taşıma sorunu oluşturur.

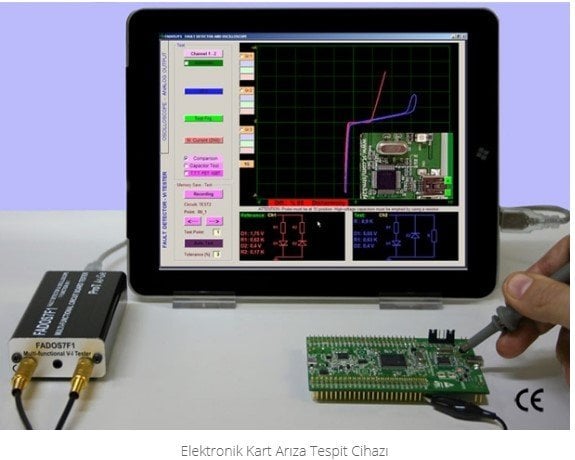

 4- İdeal Çözüm: FADOS7F1 Kullanmak:
Avantajları:
1- FADOS7F1 Tüm bunların avantaj kısmındaki özellikleri fazlasıyla sahiptir. Çift kanal VI Test cihazıdır ve her grafik 2.5 mV hassasiyet ile 720 farklı gerilim-akım ölçümü alınarak oluşturulur. Bu nedenle çok hassastır.
2- VI Testinde hafıza özelliği sayesinde sağlam kartın özelliklerini hafızaya alıp, sonradan bozuk kart ile hassas bir karşılaştırma yapmak da mümkündür.
3- Test esnasında zaman kaybını azaltmak için karşılaştırma yaparken uyumlu ve uyumsuz noktalarda farklı ses vererek, sürekli olarak bir karta, bir ekrana bakmak zorunda kalmadan, sadece test ettiğiniz karta yoğunlaşarak hızlı bir karşılaştırma yapma imkânı sağlar.
4- 3 Farklı ayarda grafiği aynı anda ekranda gösterebilir.
5- Multimetre gibi malzeme değer ölçümü yapabilir. Ek olarak dokunulan noktadaki birden fazla malzemenin değerini aynı anda eşdeğer devre şeması ile birlikte gösterir. Bu özelliği benzersizdir.
6- Osiloskop özeliği vardır ve çift kanallı hafızalı osiloskop olarak kullanılır.
7- Kare dalga sinyal çıkış özelliğini kullanarak devreye sinyal uygulayıp, diğer kanal ile çıkış sinyallerini osiloskop ekranında görüntülemek mümkündür.
8- Küçük olduğu için taşıması kolaydır. Bilgisayar çantasının içinde kolaylıkla taşınabilir.
9- Daha pek çok özelliği ile elektronikçinin İsviçre çakısı gibidir. Gerek duyduğunuzda herhangi bir özelliğini kullanabilirsiniz.
