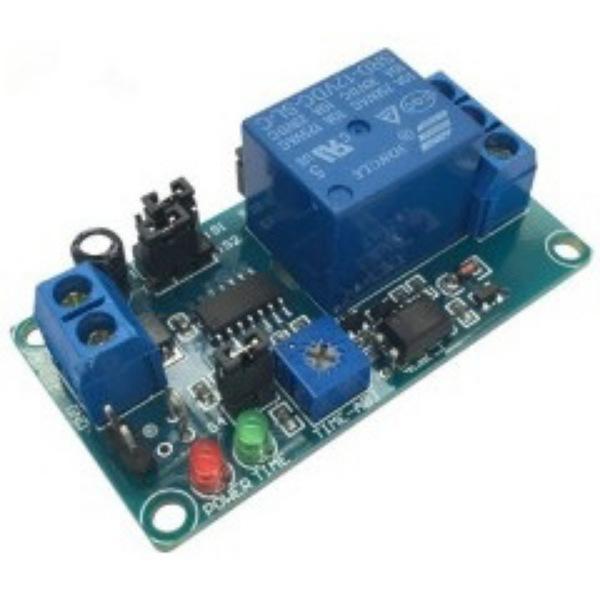

12V 1'li Zaman Ayarlı Role Modül

S1 ve S2 zaman gecikmesini ayarlamak için kullanılan pinlerdir.

Uygun zamanlayıcıyı almak için istenen zaman S4 atlama telini almak için jumper'ları takmak için aşağıdaki tabloyu izleyin.

S4 atlama kablosu takılmamışsa, süre 0,5 saniyeden 340 saniyeye (5,5 dakika) kadar ayarlanabilir.

S4 atlama teli takıldığında, süre 1,5 saniyeden 3700 saniyeye kadar ayarlanabilir.

S5 atlama kablosu takılmışsa, 12v DC'yi rölenin ortak terminaline bağlamak için kullanılır (12v DC yük kullanıldığında). S5 atlama teli takılı değil, 12v DC'yi rölenin ortak terminalinden ayırmak için kullanıldığı anlamına gelir (230v AC yük kullanıldığında).

AÇMAK için röle girişi verilmelidir

Giriş, verilen iki pim kısaltılarak verilebilir veya harici giriş de (5v veya 12v) verebilir
