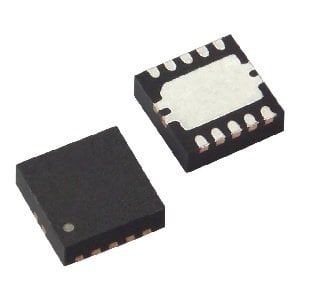

TPS54060ADRCT

3,5V - 60V Giriş, Ekonomik Modlu 0,5A Kademeli Dönüştürücü

TPS54060A için açıklama

TPS54060A cihazı, entegre bir yüksek taraf MOSFET'e sahip 60V, 0.5A, düşürme regülatörüdür. Akım modu kontrolü, basit harici kompanzasyon ve esnek bileşen seçimi sağlar. Düşük dalgalı darbe atlama modu, yüksüz, düzenlenmiş çıkış besleme akımını 116µA'ya düşürür. Etkinleştirme pini kullanılarak, etkinleştirme pimi düşük olduğunda kapatma besleme akımı 1.3µA'ya düşürülür.

Düşük voltaj kilidi dahili olarak 2,5V'a ayarlanmıştır, ancak etkinleştirme pini kullanılarak artırılabilir. Çıkış voltajı başlatma rampası, sıralama / izleme için de yapılandırılabilen yavaş başlatma pini tarafından kontrol edilir. Açık drenaj gücü iyi sinyali, çıkışın nominal geriliminin% 94 ila% 107'si arasında olduğunu gösterir.

Geniş bir anahtarlama frekansı aralığı, verimliliğin ve harici bileşen boyutunun optimize edilmesini sağlar. Frekans geri katlama ve termal kapatma, bir aşırı yük durumunda parçayı korur.

tps54060a.pdf
