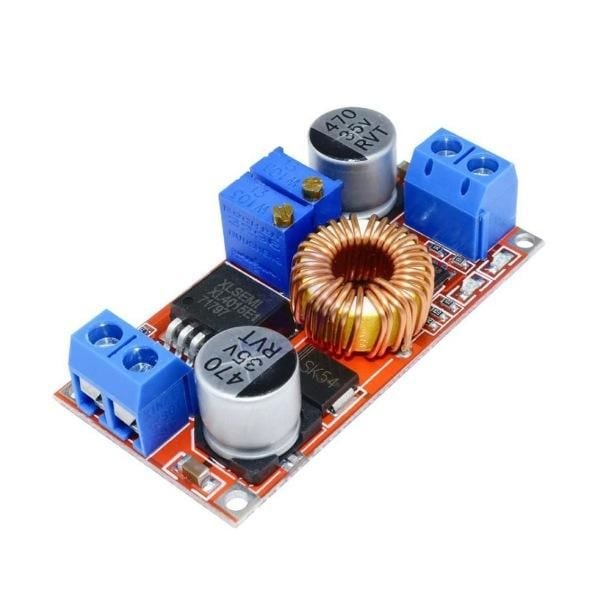

XL4015 DC-DC 5A Voltaj Düşürücü - Lityum Pil Şarj Modülü

Yüksek verimlilik, düşük dalgalanma ile 0-5A (Max) Ayarlanabilir bir yük sürebilen 180 KHz sabit frekanslı bir PWM buck (düşürme) DC/DC modülüdür. Aşırı akım koruma özelliklerine sahiptir. Ayarlanabilir çıkış gerilimi ve akımına sahiptir. CC CV yeteneğine sahip olduğu için Lityum Piller (Li-Ion, LiPo) için özel bir şarj cihazı olarak da kullanılabilir.

Giriş ve çıkış vidalı terminal konnektörleri dışında, çıkış voltajını ve çıkış akımını ayarlamak için iki adet çok turlu trimpot vardır. Ayrıca, üç LED göstergesi vardır – giriş konektörünün yanındaki ilki sabit akım (cc) göstergesidir, sonraki iki LED ise esas olarak pil şarj uygulamaları (pil şarjı ve pil dolu göstergeleri) için tasarlanmıştır. Ancak, genel amaçlı bir güç kaynağı olarak kullanıldığında, pil şarj göstergesi LED'i bir "yükleme" göstergesi olarak çalışacaktır.

Voltaj ayarını (V-ADJ) saat yönünde yavaşça döndürmek çıkış voltajını kademeli olarak yükseltecek ve saat yönünün tersine döndürmek ise düşürecektir. Aynı şekilde akım ayar (I-ADJ) trimpotunun saat yönünde çevrilmesi akım limitini arttırırken saat yönünün tersine hareket akım limitini azaltır. Önce voltaj seviyesinin, ardından akım seviyesinin ayarlanması tavsiye edilir.

Teknik Özellikler

Giriş: IN + giriş pozitif, IN- giriş negatif

Çıkış yolu: OUT + çıkış pozitif, OUT çıkış negatif

Giriş voltajı: 4-38V

Çıkış voltajı: 1.25-36V sürekli ayarlanabilir

Çıkış akımı: ayarlanabilir, maksimum 5A

Çıkış Gücü: 75W maksimum

Çalışma sıcaklığı: -40 ila + 85 derece

Çalışma frekansı: 180KHz

Dönüşüm verimliliği: %96'ya kadar

Kısa devre koruması: Evet (sınır akımı 8A)

Aşırı sıcaklık koruması: (aşırı sıcaklıktan sonra çıkışı otomatik olarak kapatır)

Giriş ters polarite koruması: Yok
