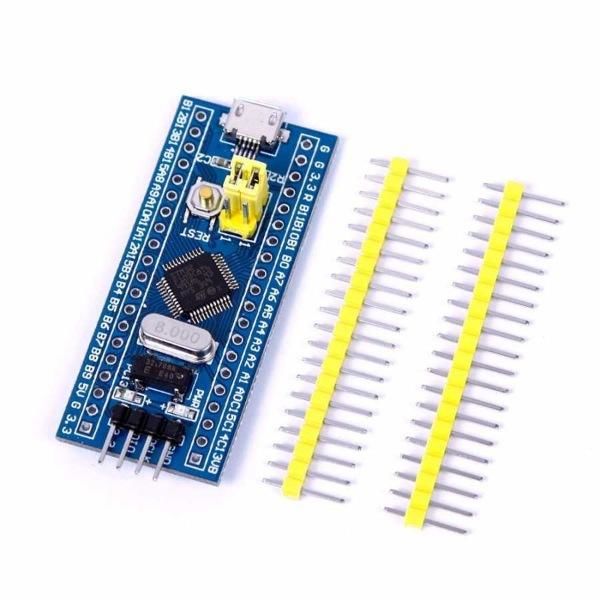

STM32F103C8T6 MİNİ GELİŞTİRME KARTI

STM32F103C8T6 ARM işlemcisini barındıran çekirdek bir karttır.

8MHz ve 32.768Khz kristal devreleri barındırı.

USB portundan güç alır

Arduino nano benzeri iki hat üzerinde I/O pin çıkışları verilmiştir.

SWD simulasyon debug indirme arayüzü ile basitçe debug yapabilirsiniz.

Micro USB arayüzü sayesinde kart ile haberleşme sağlayabilirsiniz.

RTC kristali Epson marka kolay ve stabildir.

Hedaer pinler fabrika çıkışı lehimlenmemiş olarak ürünle birlikte verilir.

Deryeliyici olarak Keil ve IAR kullanılabilir. J-Link veya USART1 prosedürü kullanılabilir.

IC özellikleri:

STM32F103C8T6 entegresi.

Paket tipi: LQFP;

Pin sayısı: 48;

Çekirdek: Cortex-M3;

Çalışma Frekansı: 72MHz;

Depolama Kaynakları: 64K Byte Flash, 20KByte SRAM;

Arayüz Kaynakları: 2x SPI, 3x USART, 2x I2C, 1x CAN, 37x I / O ports,

Analog-digital çevirim: 2x ADC (12-bit / 16-kanal)

Timers: 3 genel timer ve 1 advanced timer

Debug Download: Support JTAG / SWD debug interface to download, support for IAP.

RT9193: 3.3V regulator chip,  300mA maksimum çıkış voltajı

 SWD arayüzü : simulation, download ve debug destekler

 Mirco USB konnektörü: Güç besleme ve USB haberleşme içindir. Download desteklemez.

 USART1 interface: USART1 can be used to download the program, or use the USART1 for  communication.

 MCU pin çıkışları: I / O port pinleri için kolay bağlantı.

 5V ve 3.3V güç giriş ve çıkışı.
