IR ALEV ALGILAMA SENSÖRÜ

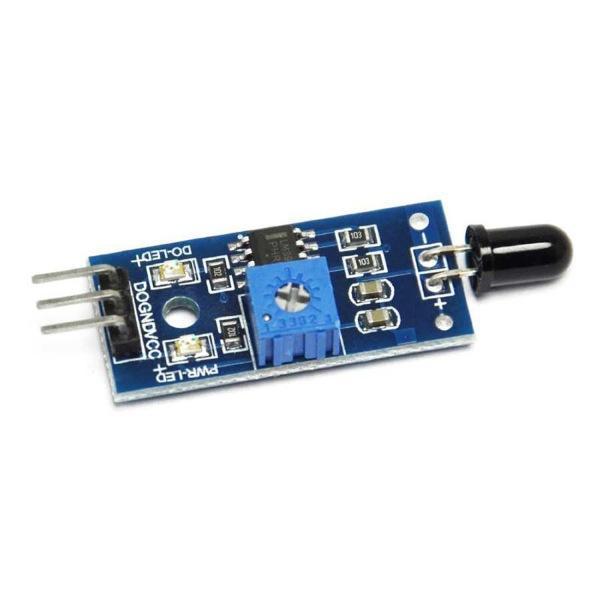

Kızılötesi Alev Algılama Sensör Modülü

• Alev veya dalgaboyu 760 nm'de 1100 nm ışık kaynağında tespit edebilir.
• 60 derece algılama açısı, özellikle hassas spektruma sahiptir.
• Hassasiyet ayarlanabilir. (Mavi dijital potansiyometre ayarında gösterilir.)
• Karşılaştırıcı çıkış sinyali temiz dalga formu 15mA'dan daha iyidir.
• Çalışma Gerilimi 3.3V - 5V
• Aşağıdaki şekilde çıktı: DO dijital anahtarlama çıkışları (0 ve 1) ve AO analog voltaj çıkışı.
• Kolay kurulum için sabit bir cıvata deliği vardır.
• PCB boyutu: 3,2cm x 1,4cm
• Geniş bir LM393 karşılaştırıcıyı kullanır.

Kablolama talimatları:

1. VCC: VCC3.3-5V

2.GND: GND

3. DO: TTL anahtar sinyali çıkışı
